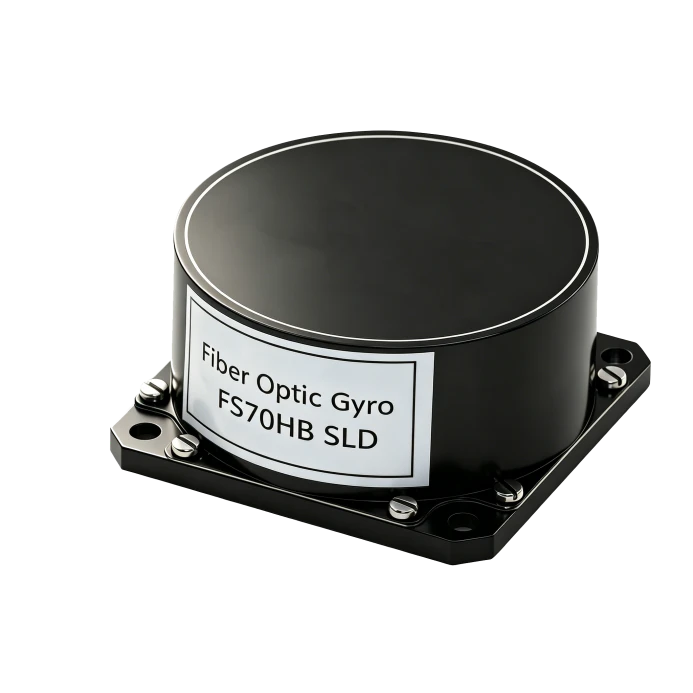

FS70HB SLD -Assi Medju-ĊPAR ta' Preċiżjoni Għolja







• EO Pod
• Pjattaforma tal-Kontroll tat-Titjira
• Pjattaforma Ottika/Fotografija
• Apparat ta' Stabbilizzazzjoni tal-Pjattaforma
• SatCom-fuq-il--Move
• Unità ta' Kejl Inerzjali
• UAV ħfief





L-FS70HB SLD huwa ġiroskopju tal-fibra ottika minjaturizzata b'ċirkwiti integrati u mogħdijiet ottiċi li jinkisru minn disinji tradizzjonali. Iservi bħala sensur ideali ta' rata angolari ta'-preċiżjoni għolja għal applikazzjonijiet ta' kontroll u tintuża ħafna fil-kejl inerzjali. Mibnija fuq disinji ppruvati b'ottimizzazzjonijiet tal-inġinerija għall-produzzjoni tal-massa, tagħti prestazzjoni tal-ispiża eċċezzjonali. Jidhru daqs kompatt, piż ħafif, konsum baxx ta 'enerġija, u interface sempliċi, l-FS70HB SLD hija l-aqwa għażla għan-navigazzjoni u l-oqsma ta' kontroll.





Kumpanija hija intrapriża ta'-teknoloġija għolja b'kapaċitajiet ta' ċirku magħluq-sħaħ minn tagħmir tal-istralċ tal-fibra u coils għal FOGs, prodotti inerzjali tal-fibra/MEMS, ċirkwiti IMU, softwer, u tagħmir tat-test. Il-kontroll tal-proċess minn tarf-sa-ttejjeb il-kwalità u jnaqqas l-ispejjeż. Topera taħt ISO9001 bi proċessi stretti, il-kumpanija tiżgura l-affidabilità u l-konsistenza tal-prodott. It-teknoloġija inerzjali hija adottata b'mod wiesa' fl-ispezzjoni tal-ferroviji ta'-veloċità għolja, fejn il-vetturi tal-ispezzjoni tal-binarji awtomatikament ikejlu l-irregolaritajiet u l-ħsara tal-binarji. L-FS70HB SLD itejjeb b'mod sinifikanti l-prestazzjoni tal-INS, għażla ideali għal navigazzjoni inerzjali ta' preċiżjoni medja-għolja.





Parametru	1310	Rimarki
Stabbiltà tal-bias (grad /hr, 1σ, 10s)	Inqas minn jew ugwali għal 0.02	2h Test Kontinwu, 10s medja. Riżultat
Stabbiltà tal-bias (grad /hr, 1σ, 100s)	Inqas minn jew ugwali għal 0.01	2h Test Kontinwu, 100s medja. Riżultat
Ħin ta' Stabbilizzazzjoni (i)	＜10
Ripetibbiltà tal-preġudizzju (grad /hr ,1σ)	Inqas minn jew ugwali għal 0.02	Riżultati tal-Kalkolazzjoni minn 6 Test Runs
Ripetibbiltà sħiħa tal--Preġudizzju tat-Temperatura (grad/hr)	Inqas minn jew ugwali għal 0.08
Angolu Random Walk (ARW) (grad /√h)	Inqas minn jew ugwali għal 0.002
Fattur ta' Skala Nonlinearità (ppm)	Inqas minn jew ugwali għal 10	Temperatura tal-kamra
Ripetibbiltà tal-Fattur ta' Skala (ppm)	Inqas minn jew ugwali għal 10	Temperatura tal-kamra
Sħiħ-Temp. Ripetibbiltà tal-Fattur ta' Skala (ppm)	Inqas minn jew ugwali għal 150	-40 grad -+60 grad
Medda Dinamika (grad /s)	±500
Sensittività Manjetika (grad /hr/Gs)	Inqas minn jew ugwali għal 0.02
Temperatura operattiva (grad)	-40-+70
Temperatura tal-Ħażna (grad)	-50-+70
Kundizzjoni tal-Vibrazzjoni (g, Hz)	4.2,20-2000	Ebda Reżonanza fil-Vibrazzjoni tal-Frekwenza tal-Knis
Piż (g)	280±30
Dimensjonijiet (mm)	70*70*30













L-iskannjar tal-gyro ma juri l-ebda reżonanza bejn 20Hz-2000Hz;

Vibrazzjoni każwali: il-valur assolut tal-valur Bias fil-vibrazzjoni u l-valur medju tal-Bias qabel u wara l-vibrazzjoni huwa meħtieġ li jkun inqas minn 0.1º/h.



1.2.2.2 L-impatt mekkaniku għandu jkun skont ir-rekwiżiti tat-Tabella 2.

Tabella 2 Kundizzjonijiet tat-test tal-impatt

L-ogħla aċċelerazzjoni (g)	30
Tul ta' żmien (ms)	10
Ħinijiet tal-impatt	3 darbiet f'kull direzzjoni
Forma tal-mewġ	Nofs mewġa sine
Direzzjoni	X,Y,Z
	Nota: l-intervall bejn żewġ impatti m'għandux ikun inqas minn 1.5s

Matul il-proċess tal-impatt, il-prodott ikun fl-istat enerġizzat, wara l-impatt mekkaniku, il-prodott għandu jkun jista 'jaħdem b'mod normali, u l-valur tal-bidla tal-preġudizzju qabel u wara l-impatt huwa inqas minn 0.05º/h.



2 KomunikazzjoniProtokoll

2.1 Modalità RS-422 (żewġ direzzjonijiet)

Komunikazzjoni tal-port tas-serje b'żewġ-mod, f'konformità mal-istandard tal-interface RS-422;

Sinjal ta 'grillu estern, mewġa kwadra ta' 10 ~ 2000HZ;

Id-data effettiva gyro hija 32 bit;

Data valida tat-temperatura hija 14-il bit;

Ir-rata baud tat-trasmissjoni tad-dejta hija 460.8kbps;

Format tad-dejta:

Format ta 'trażmissjoni tad-dejta: kull frejm huwa 11-il data, inkluż: l-ewwel huwa l-bit tal-bidu (0), it-tieni sad-disa' huwa l-bit tad-data, l-għaxar huwa ċ-ċifri tal-parità, il-11 huwa l-bit ta 'waqfien;

Metodu ta 'verifika: verifika ta' parità;

Id-dejta effettiva tal-ġiroskopji hija 32 (l-ogħla huwa bit-simbolu, 0 huwa "+", 1 huwa "-"), il-bit tad-dejta effettiva tat-temperatura huwa 14 (l-ogħla huwa l-bit tas-simbolu, 0 huwa "+", 1 huwa "-");

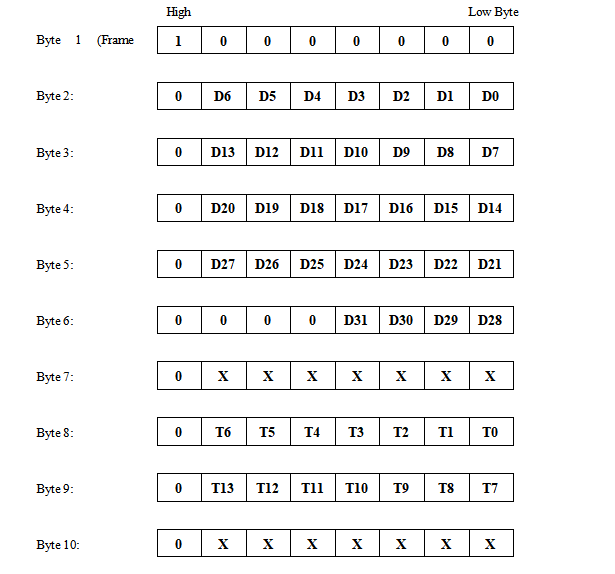

Format tal-pakkett: kull trasmissjoni tinkludi total ta '10 bytes, l-ewwel byte huwa l-header tal-qafas (80H); it-tieni byte huwa l-ewwel byte ta 'data gyro (byte baxx); it-tielet byte huwa t-tieni byte ta 'data gyro; ir-raba 'byte huwa t-tielet byte ta' data gyro; il-ħames byte huwa r-raba 'byte ta' data gyro; is-sitt byte huwa l-ħames byte ta' data gyro (byte għoli). is-7 byte huwa l-bit tal-kontroll, li huwa l-valur XOR tal-ewwel 5 bytes (data gyro) fil-pakkett; it-8 byte huwa l-byte baxx tad-data tat-temperatura; id-9 byte huwa l-byte għoli tad-data tat-temperatura; l-10 bit huwa l-bit tal-kontroll, li huwa l-valur XOR tal-ewwel 8 bytes (data gyro) fil-pakkett.

Metodu tal-ħażna tad-dejta:

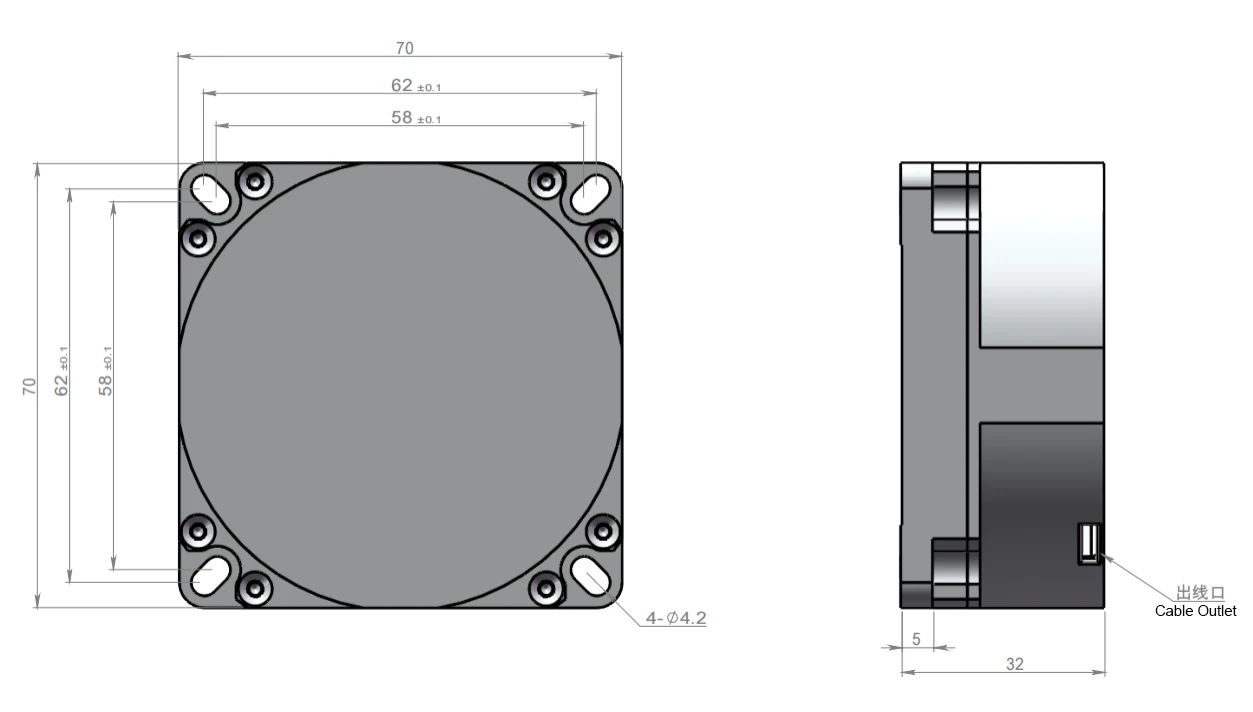

Figura 2 Dimensjoni taFS70HB



L-iżbokk J30-15ZK huwa definit fit-Tabella 1.

Tabella 1 Karatteristiċi elettriċi tas-sokit tal-ħruġ tal-Gyro

Pin	Definizzjoni tal-pin	Mark	Kulur
1	Port tas-serje: Trasmetti +	TX+ (sinjal ġiroskopiku +)	Isfar
2	Port tas-serje: Ittrasmetti-	TX- (sinjal ġiroskopiku -)	Oranġjo
3	Port tas-serje: Irċievi +	RX+ (sinjal ta' sinkronizzazzjoni esterna +)	Blu
4	Port tas-serje: Irċievi-	RX- (sinjal ta' sinkronizzazzjoni esterna -)	Aħdar
5, 13	Qawwa +5V	+5V	Aħmar
6, 7	GND	GND	Iswed
