Gwida għall-Konnettur tal-Fibra Ottika ODC

Hawn aktarfil-fond, gwida teknikalejnODC (Konnettur ta 'Barra)Konnettur tal-fibra ottika, inklużi l-kostruzzjoni tiegħu, il-karatteristiċi tal-prestazzjoni, il-kapaċitajiet ambjentali, u l-użu f'applikazzjonijiet kumplessi. Dan it-tqassim huwa mfassal għall-professjonisti fid-disinn tan-netwerk, it-telekomunikazzjonijiet u l-iskjerament tas-sistemi imħatteb.

1. Kostruzzjoni dettaljata tal-konnettur ODC

IlKonnettur tal-fibra ottika ODChija mfassla biex tiltaqa 'Talbiet ambjentali ħarxa, li tipprovdi kemm protezzjoni mekkanika kif ukoll trasmissjoni ottika affidabbli f'ambjenti ta 'barra, industrijali, u skjerati fuq il-post. Il-konnettur jikkonsisti minn komponenti multipli li jaħdmu fl-unison biex jipproteġu l-kejbil tal-fibra ottika, jiżguraw trasmissjoni tas-sinjal ta 'kwalità għolja, u jipprovdu interface robusta u ssiġillata.

Komponenti:

Djar tal-konnettur:

Materjal: Ġeneralment magħmul minnPlastik ta 'saħħa għolja, reżistenti għall-UV(bħalPBTjewPa), jewLigi Metalliċi (e.g., aluminjujewAzzar li ma jissaddadx) għal ambjenti estremi.

Klassifikazzjoni IP: Spiss ikklassifikatIP67jewIP68, jiġifieri l-konnettur jista 'jkun mgħaddas fl-ilma u jibqa' ma jgħaddix it-trab.

Daqs: Id-daqs tipiku huwa ikbar minn konnetturi standard bħalLcuSc, li jagħmilha aktar imħatteb u kapaċi jospita mekkaniżmi kumplessi ta 'siġillar u komponenti tal-fibra ottika.

Mekkaniżmu tas-siġillar:

IP67 \/ 68: Siġilli li jiżgurawreżistenti għall-ilma u reżistenti għat-traboperazzjoni, kapaċi tiflaħimmersjoniSa ċertu fond (ġeneralment 1 metru) għal 30 minuta jew aktar. Gaskits u siġilli ġeneralment ikunu magħmula minnSilikonjewEPDM(Monomeru tal-etilene propylene dien) biex tiżgura d-durabilità taħt stress ambjentali.

Ħelsien tar-razza tal-kejbil: Il-konnettur huwa ddisinjat b'elementi ta 'eżenzjoni tar-razza lijipprevjenu l-istress mekkanikumilli jiġu trasferiti lill-fibri ottiċi. Dan huwa kritiku għall-minimizzazzjoniTelf tal-liwjau ħsara mekkanika f'applikazzjonijiet ta 'barra jew skjerati fuq il-post.

Tmiem tal-fibra interna:

IlKonnettur ODCkomunement juża aDuplex LCkonnessjoni tal-istil jewQuad (4- fibra)verżjonijiet, skont l-applikazzjoni speċifika u d-disinn tas-sistema.

Tipi ta 'terminazzjoni: LC, SC, u konnetturi oħra ta 'profil baxx huma komunement użati ġewwa l-qoxra ta' barra imħatteb biex jgħaqqdu l-kejbil tal-fibra ottika.

Ferrules: Il-ferrules (il-parti li żżomm il-fibri fis-seħħ) huma tipikament magħmula minnĊeramika(għalTelf ta 'inserzjoni baxxauDurabilità għolja) jewLigi Metalliċi(f'xi konfigurazzjonijiet speċjalizzati).

Mekkaniżmu ta 'akkoppjar:

Push-pulljewkamin-lockakkoppjar, ma 'xi manifatturi joffruDisinni mingħajr għoddagħal skjerament rapidu.

Akkoppjar bil-kamin: Il-mekkaniżmu tal-illokkjar bil-kamin jintuża f'xi mudelli (speċjalmentSerje IIIkonfigurazzjonijiet) biex tiżguraKonnessjoni sigura, reżistenti għall-vibrazzjoni.

Akkoppjar tal-bajjunetta: Aktar komunement jidher fiODC -2u xi mudelli ta 'wirt,kwart-turnjew3- Lug Bayonet Couplingsistema tippermettitgħammir aktar mgħaġġeluli ma jdumxfilwaqt li għadu jiżgura konnessjoni robusta għal ambjenti bi stress mekkaniku għoli.

2. Karatteristiċi tal-prestazzjoni

Telf ta 'inserzjoni (IL)uTelf ta 'ritorn (RL)

Telf ta 'inserzjoni: Valuri tipiċi għalKonnetturi ODCfirxa minn{{{0}}. 15 db sa 0.30 dbkull par imqabbad skont il-kwalità tal-konnettur u t-terminazzjonijiet.

Telf ta 'ritorn: A Minimu ta '50 dBgħalUPCkonnetturi u60 dBgħalAPCverżjonijiet huma komuni. Telf ta 'ritorn għoli huwa essenzjali għall-minimizzazzjoniriflessjonijiet tas-sinjal, partikolarment fiSistemi ta 'frekwenza għolja jew sensittivi.

Firxa tat-temperatura operattiva

Konnetturi ODCtista 'taħdem f'firxa ta' temperatura wiesgħa, tipikament minn-40 grad sa +85 gradf'konfigurazzjonijiet standard, u sa+125 gradf'applikazzjonijiet estremi ta 'temperatura għolja.

Xi speċjalizzatiODC-PowerKonnetturi jistgħu joperaw f'ambjenti sa+260 gradma 'Fibra b'temperatura għoljagħażliet.

Reżistenza għall-vibrazzjoni u xokk

Konnetturi ODChuma ddisinjati biex jimmaniġġjaw tensjonijiet mekkaniċi estremi bħalvibrazzjoniuxokk- Dan jinkiseb billi tużaMekkaniżmi ta 'qfiluMaterjali reżistenti għall-vibrazzjoni- Jiddependi fuq il-mudell speċifiku, dawn il-konnetturi jistgħu jimmaniġġjaw vibrazzjonijiet minn10 Hz sa 2000 Hzma 'sa 10 g aċċellerazzjoni.

3. Prestazzjoni ambjentali u mekkanika

Proproofing u siġillar tat-temp (IP67 \/ IP68)

IlIP67jewKlassifikazzjoni IP68jiżgura li l-konnettur huwareżistenti għall-ilmaureżistenti għat-trab, adattat għal użu fil-beraħ anke ġewwaKundizzjonijiet tat-temp ħarxa(xita qawwija, borra, u temperaturi estremi).

Prestazzjoni li ma jgħaddix ilma minnha: Id-disinn tal-ODC jippermettisommerżjonitaħt l-ilma għal perjodi estiżi (sa 1 ​​metru ta 'immersjoni għalIP67), li tagħmilha xierqa għalMarine, sottomarini, uDejta ta 'barraapplikazzjonijiet.

EMI Shielding u Protezzjoni tal-Kwittanza Elettrostatika

Konnetturi ODC jipprovduShielding EMI GħoliMinħabba l-kostruzzjoni u l-materjali imħatteb tagħhom, li jagħmluhom ideali għalTrasmissjoni tad-Dejtaf'ambjenti b'livell għoliInterferenza elettromanjetika (e.g., stazzjonijiet bażi, Netwerks tax-Xandir).

Ħafna konnetturi ODC jidhru wkollprotezzjoni kontra l-iskarikar elettrostatiku(ESD) biex tiżgurasigurtàTagħmir elettroniku sensittiv waqt l-installazzjoni u l-operazzjoni.

Reżistenza għall-korrużjoni

Il-kostruzzjoni tal-konnettur ODC spiss tinkludiMaterjali reżistenti għall-korrużjonibħalBrass miksija bin-nikil, Azzar li ma jissaddadx, jewaluminjuligi, li jiżguraw durabilità fit-tul anke ġewwaAmbjenti kimiċi ħarxa(eż., Esponiment ta 'l-ilma mielaħ, sustanzi li jniġġsu industrijali).

4. Tipi ta 'konnetturi u konfigurazzjonijiet ODC

ODC -2 (fibra duplex)

ODC -2Il-konnetturi huma l-iktar konfigurazzjoni komuni u jintużaw għalFibra duplexApplikazzjonijiet, fejnżewġ fibrihuma meħtieġa għat-trasmissjoni u r-riċeviment tad-dejta.

Tipikament użat fiBackhaul mobbli, Ftta, uInfrastruttura bla fili b'veloċità għolja.

ODC -4 (Quad Fiber)

Iddisinjat għal applikazzjonijiet ta 'densità għolja,ODC -4jippermettiErba 'fibrifl-istess akkomodazzjoni ta 'barra, ħafna drabi użaSistemi ta 'fibra ottika ta' frekwenza għolja.

Komuni fiNetwerking dens, Telekomunikazzjonijiet, usistemi militari.

ODC-Power

A Konnettur ibriduli tgħaqqadfibra ottikauTrasmissjoni tal-Enerġijaf'interface waħda, iddisinjata għal applikazzjonijiet li jeħtieġuqawwaudatafuq kejbil wieħed.

Utli fiKunsinna ta 'enerġija mill-bogħodApplikazzjonijiet bħalstazzjonijiet bażiuPunti tal-Ġbir tad-Dejta mill-Bogħod.

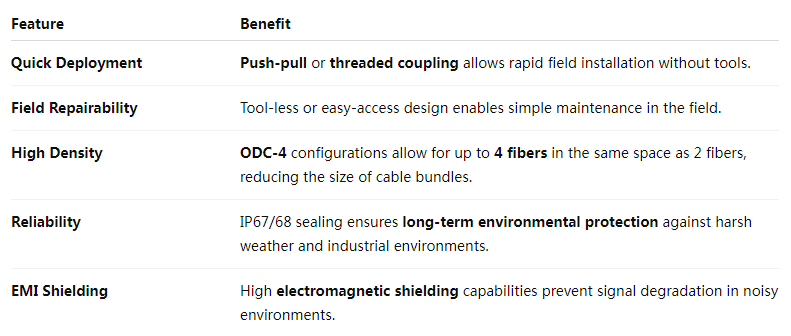

5. Benefiċċji u Applikazzjonijiet ta 'Konnetturi ODC

6. Applikazzjonijiet Tipiċi:

Ftta(Fibra għall-antenna)

Stazzjonijiet bażi mobbli

Netwerks ta 'xandir fil-beraħ

Komunikazzjonijiet tattiċi militari

Netwerks ta 'awtomazzjoni industrijali

Sistemi ta 'komunikazzjoni ferrovjarja

Konklużjoni u rakkomandazzjoni

IlKonnettur tal-fibra ottika ODChuwa komponent essenzjali għalAmbjenti ta 'netwerk ta' barra u imħatteb- Jipprovdi arobust, reżistenti għall-ilma, ureżistenti għall-vibrazzjoniSoluzzjoni għall-iskjeramentSistemi tal-fibra ottikafikundizzjonijiet ħorox, bħalTorrijiet tat-telekomunikazzjoni, xandir, Applikazzjonijiet militari, uĊentri tad-dejta.

Jekk għandek bżonnSkjerament faċli f'ambjenti ta 'sfida, ikkunsidraODC -2jewODC -4għalApplikazzjonijiet ta 'fibra ta' densità għolja.

GħalInstallazzjonijiet ibridi ta 'enerġija u fibra, ħarsa lejnODC-Power.
